悬挂式全玻幕墙,玻璃面板采用悬挂支承,玻璃肋板也采用悬挂支承,幕墙玻璃重量都由上部结构梁承载,因此幕墙玻璃天然垂直,板面平整,反射映像真实,更重要的是在地震或大风冲击下,成都玻璃吊装厂家发现整幅玻璃在一定限度内作弹性变形,避免应力集中造成玻璃破裂 。
磊零温馨提示:本文较长,但字字精髓,若不能一次性领会建议珍藏,以备不时只需!
1995年1月日本阪神大地震中悬挂式全玻幕墙的完好率远弘远于座地式全玻幕墙,况且座地式全玻幕墙一般都是低于6m高度的。
日本阪神大地震惨状
事后经有关方面调查,部门破坏的悬挂式全玻幕墙主要原因有:
①混凝土结构破坏导致整个幕墙变形损坏;
②悬挂钢结构破坏一膨胀螺栓松脱、焊缝断裂或组合式钢夹的夹片段裂;
③玻璃边沿原有崩口或采用钻孔工艺;
④玻璃与金属横档距离间隔太小;
⑤玻璃之间粘结的硅酮胶失效。
由此看来,改变支承形式增强了抗震抗风能力是结构上的成功,但是因为结构承重部份的改变,对于新的承重结构细部及工艺提出了更高的要求。
针对日本阪神地震悬挂式全玻幕墙泛起的题目(尽管出题目的大多是早期产品)对我国刚刚兴起的悬挂式全玻幕墙是一个很好的反面教材,如何强化悬挂式全玻幕墙的质量,根据我们多年的工作经验体会如下:
1、从建筑设计一开始就应明确方向,以便从承重梁考虑增加承载能力,并在土建阶段做好预埋构件工作,避免现在常常泛起的"半路出家"现象。
2、对于中间改变支承形式的幕墙结构设计,要求钢结构主要紧固件,要么贯串楼板或横梁;要么打破混凝土表层,将构件与钢筋直接焊接;至少要采用骨胶螺栓,杜绝使用膨胀螺栓。
3、与紧贴玻璃楔形金属接触的吊夹,.好采用整体式锻钢,经线切割机床加工的钢夹,此类夹具固然粗笨且价格昂贵(国外产品每个1800-2000元) 。安装难度大,但安全性高、耐候性好,对于昂贵的大片玻璃价格比例仍是低的。目前海内主要以靠入口的组合式钢夹构件螺栓多,钢夹片未经铸造处理,安装时螺栓锁紧力度难以把握,固然价格较低,但安全性及耐候性均不如整体式钢夹。
4、钢夹接触部门禁止使用玻璃打孔,螺栓紧固工艺,因为悬挂式全玻幕墙每片玻璃面板一般都在10m2以上,重量500公斤-1000公斤之间,又未经钢化增强处理,钻孔后应力集中,极易破裂。
5、采用高强度结构玻璃胶。目前市道市情上外观接近的透明玻璃胶五花八门,价格从5元-50元不等,价格如斯悬殊,质量也参差不齐,有的为了降低本钱,偷工减料,使用低档透明玻璃胶作为全玻幕墙面板与肋板之间的连接。
悬挂幕墙施工
全玻璃幕墙的安装施工是一项多工种联合施工,不仅工序复杂,操纵也要求十分精细。同时它又与其他分项工程的施工进度计划有紧密亲密的关系。为了使玻璃幕墙的施工安装顺利进行,必需根据工程实际情况,编制好单项工程施工组织设计,并经总承包单位确认。
(一)技术预备
1、技术资料收集
现场土建设计资料收集和土建结构尺寸丈量。因为土建施工时可能会有一些变动,实际尺寸不一定都与设计图纸符合。全玻璃幕墙对土建结构相关的尺寸要求较高。所以在设计前必需到现场量测,取得..手资料数据。然后才能根据业主要求绘制切实可行的幕墙分隔图。对于有大门出进口的部位,还必需与制作自动旋转门、全玻门的单位配合,使玻璃幕墙在门上和门边都有可靠的收口。同时也需知足自动旋转门的安装和维修要求。
2、设计和施工方案确定
在对玻璃幕墙进行设计分隔时,除要考虑形状的平均美观外,还应留意尽量减少玻璃的规格型号。因为各类建筑的室外设计都不尽相同,对有室外大雨棚、行车坡道等项目,更应留意协调好总体施工顺序和进度,防止因为其他室外举措措施的建设,影响吊车行走和玻璃幕墙的安装。在正式施工前,还应对施工范围的场地进行整平填实,做好场地的清理,保证吊车行走畅通。
(二)材料及机具预备
1、主要材料质量检查
(1)玻璃的尺寸规格是否准确,特别要留意检查玻璃在储存、运输过程中有无受到损伤,发现有裂纹、崩边的玻璃决不能安装,并应立刻通知工厂尽快重新加工增补。
(2)金属结构构件的材质是否符合设计要求,构件是否平直,加工尺寸、精度、孔洞位置是否知足设计要求。要刷好..道防锈漆,所有构件编号要标注显著。
2、主要施工机具检查
(1)玻璃吊装和运输机具及设备的检查,特别是对吊车的操纵系统和电动吸盘的机能检查。
(2)各种电动和手动工具的机能检查。
(3)预埋件的位置与设计位置偏差不应大于 20mm。
3、搭脚手架
因为施工程序中的不同需要,施工中搭建的脚手架需知足不同的要求。
(1)放线和制作承重钢结构支架时,应搭建在幕墙面玻璃的两侧,利便工人在不同位置进行焊接和安装等功课。
(2)安装玻璃幕墙时,应搭建在幕墙的内侧。要便于玻璃吊装斜向伸入时不碰脚手架,又要使站立在脚手架上下各部位的工人都能很利便地能握停止动吸盘,协助吊车使玻璃正确就位。
(3)玻璃安装就位后注胶和清洗阶段,这时需在室外另行搭建一排脚手架,因为全玻璃幕墙连续面积较大,使室外脚手架无法与主体结构拉接,所以要特别留意脚手架的支撑和稳固,可以用地锚、缆绳和用斜撑的支柱拉接。施工中各操纵层高度都要铺放脚手板,顶部要有围栏,脚手板要用铁丝固定。在搭建和拆除脚手架时要格外小心,不能从高处向下抛扔钢管和扣件,防止损坏玻璃。
(一)放线定位
放线是玻璃幕墙安装施工中技术难度较大的一项工作,除了要充分把握设计要求外,还需具备丰硕的工作经验。由于有些细部构造处理在设计图纸中并未十分明确交待,而是留给操纵职员结合现场情况详细处理,特别是玻璃面积较大,层数较多的高层建筑玻璃幕墙,其放线难度更大一些。
1、 丈量放线
(1)幕墙定位轴线的丈量放线必需与主体结构的主轴线平行或垂直,以免幕墙施工和室内外装饰施工发生矛盾,造成阴阳角不方正和装饰面不平行等缺陷。
(2)要使用高精度的激光水准仪、经纬仪,配适用尺度钢卷尺、重锤、水平尺等复核。对高度大于7m的幕墙,还应反复2次丈量核对,以确保幕墙的垂直精度。要求上、下中央线偏差小于1-2mm。
(3)丈量放线应在风力不大于4级的情况下进行,对实际放线与设计图之间的误差应进行调整、分配和消化,不能使其积累。通常以利用适当调节缝隙的宽度和边框的定位来解决。假如发现尺寸误差较大,应及时反映,以便采取重新制做一块玻璃或其他方法公道解决。
2、放线定位
全玻璃幕墙是直接将玻璃与主体结构固定,那么应首先将玻璃的位置弹到地面上,然后再根据外缘尺寸确定锚固点。
(二)上部承重钢构安装
1、留意检查预埋件或锚固钢板的牢固,选用的锚栓质量要可靠,锚栓位置不宜靠近钢筋混凝土构件的边沿,钻孔孔径和深度要符合锚栓厂家的技术划定,孔内灰渣要清吹干净。
2、每个构件安装位置和高度都应严格按照放线定位和设计图纸要求进行。.主要的是承重钢横梁的中央线必需与幕墙中央线相一致,并且椭圆螺孔中央要与设计的吊杆螺栓位置一致。
3、内金属扣夹安装必需通顺平直。要用分段拉通线校核,对焊接造成的偏位要进行调直。外金属扣夹要按编号对号入座试拼装,同样要求平直。内外金属扣夹的间距应平均一致,尺寸符合设计要求。
4、所有钢结构焊接完毕后,应进行隐蔽工程质量验收,请监理工程师验收签字,验收合格后再涂刷防锈漆。
(三)下部和侧边边框安装
要严格按照放线定位和设计标高施工,所有钢结构表面和焊缝刷防锈漆。将下部边框内的灰土清理干净。在每块玻璃的下部都要放置不少于 2块氯丁橡胶垫块,垫块宽度同槽口宽度,长度不应小于 100mm。
(四)玻璃安装就位
1、 玻璃吊装
大型玻璃的安装是一项十分细致、..的整体组织施工。施工前要检查每个工位的职员到位,各种机具工具是否齐全正常,安全措施是否可靠。高空功课的工具和零件要有工具包和可靠放置,防止物件坠落伤人或击破玻璃。待一切检查完毕后方可吊装玻璃。
(1)再一次检查玻璃的质量,尤其要留意玻璃有无裂纹和崩边,吊夹铜片位置是否准确。用干布将玻璃的表面浮灰抹净,用记号笔标注玻璃的中央位置。
(2)安装电动吸盘机。电动吸盘机必需定位,左右对称,且略偏玻璃中央上方,使起吊后的玻璃不会左右偏斜,也不会发生滚动。
(3)试起吊。电动吸盘机必需定位,然后应先将玻璃试起吊,将玻璃吊起2-3cm,
以检查各个吸盘是否都牢固吸附玻璃。
(4)在玻璃适当位置安装手动吸盘、拉缆绳子和侧边保护胶套。玻璃上的手动吸盘可使在玻璃就位时,在不同高度工作的工人都能用手协助玻璃就位。拉缆绳子是为了玻璃在起吊、旋转、就位时,工人能控制玻璃的摆动,防止玻璃受风力和吊车滚动发生失控。
(5)在要安装玻璃处上下边框的内侧粘贴低发泡距离方胶条,胶条的宽度与设计的胶缝宽度相同。粘贴胶条时要留出足够的注胶厚度。
2、 玻璃就位
(1)吊车将玻璃移近就位位置后,司机要服从指挥长的命令操作液压微动操纵杆,使玻璃对准位置垂垂靠近。
(2)上层工人要掌握好玻璃,防止玻璃在升降移位时碰撞钢架。待下层各工位工人都能掌握停止动吸盘后,可将拼缝一侧的保护胶套摘去。利用悬挂电动吸盘的手动倒链将玻璃垂垂吊高,使玻璃下端超出下部边框少许。此时,下部工人要及时将玻璃轻轻拉入槽口,并用木板隔挡,防止与相邻玻璃碰撞。另外,有工人用木板依赖玻璃下端,保证在倒链慢慢下放玻璃时,玻璃能被放入到底框槽口内,要避免玻璃下端与金属槽口磕碰。
(3)玻璃定位。安装好玻璃吊夹具,吊杆螺栓应放置在标注在钢横梁上的定位位置。反复调节杆螺栓,使玻璃晋升和准确就位。..块玻璃就位后要检查玻璃侧边的垂直度,以后就位的玻璃只需检查与已就位好的玻璃上下缝隙是否相等,且符合设计要求。
(4)安装上部外金属夹扣后,填塞上下边框外部槽口内的泡沫塑料圆条,使安装好的玻璃有临时固定。
(五)注密封胶
1、所有注胶部位的玻璃和金属表面都要用丙酮或专用清洁剂擦拭干净,不能用湿布和净水擦洗,注胶部位表面必需干燥。
2、沿胶缝位置粘贴胶带纸带,防止硅胶污染玻璃。
3、要铺排受过练习的专业注胶工施工,注胶时应内外双方同时进行,注胶要匀速、匀厚,不夹气泡。
4、注胶后用专用工具刮胶,使胶缝呈微凹曲面。
5、注胶工作不能在风雨天进行,防止雨水和风沙侵入胶缝。另外,注胶也不宜在低于 5 的低温前提下进行,温度太低胶液会发生流淌、延缓固化时间,甚至会影响拉伸强度。严格遵照产品仿单要求施工。
6、耐候硅酮嵌缝胶的施工厚度应介于 3 5-4 5mm之间,太薄的胶缝对保证密封质量和防止雨水不利。
7、胶缝的宽度通过设计计算确定,.小宽度为 6mm,常用宽度为 8mm,对受风荷载较大或地震设防要求较高时,可采用 10mm或 12mm。
8、结构硅酮密封胶必需在产品有效期内使用,施工验收讲演要有产品证实文件和记实。
(六)表面清洁和验收
1、将玻璃内外表面清洗干净。
2、再一次检查胶缝并进行必要的修补。
3、收拾整顿施工记实和验收文件,积累经验和资料。
目前,全玻璃幕墙的保养和维修尚未得到业主的足够正视。现在全玻璃幕墙使用的材料都有一定的有效期,在正常使用中还应按期观察和维护,所以在验收交工后,使用单位.好能制定幕墙的保养和维修计划,并与有关公司签订合同。

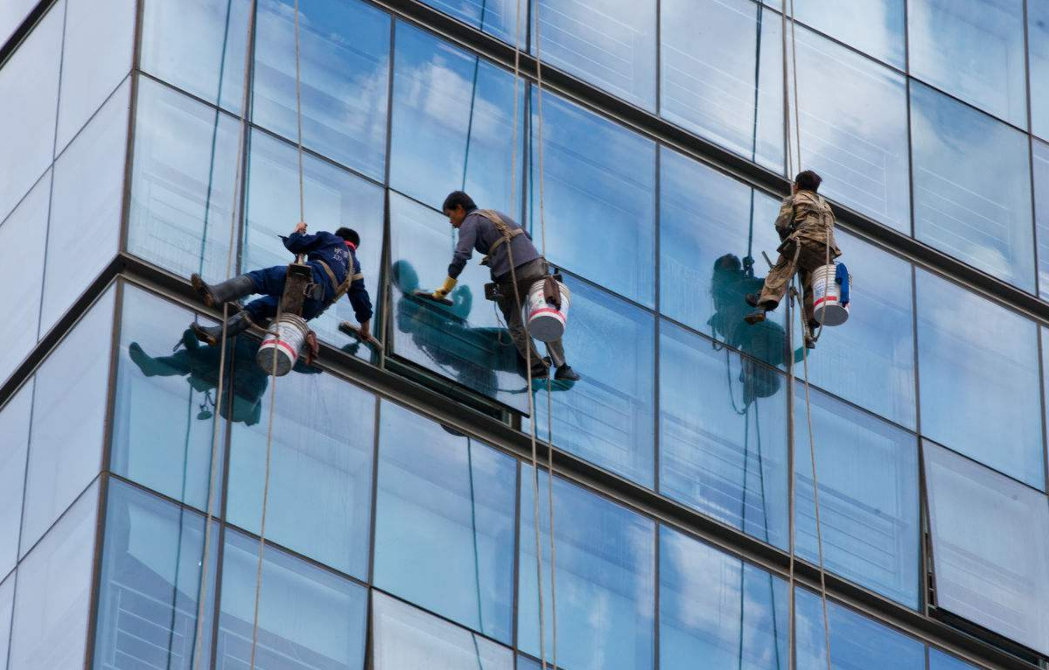

1、应根据幕墙的积灰涂污程度,确定清洗幕墙的次数和周期,每年至少清洗一次。

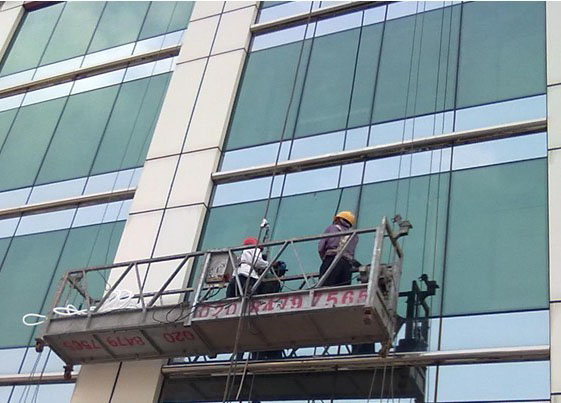

2、清洗幕墙外墙面的机械设备 (如清洁机或吊篮),应有安全保护装置,不能擦伤幕墙墙面。
3、不得在 4级以优势力和大雨天进行维护保养工作。
4、如发现密封胶脱落或破损,应及时修补或更换。
5、要按期到吊顶内检查承重钢结构,如有锈蚀应除锈补漆。
6、当发现玻璃有松动时,要及时查找原因和修复或更换。
7、当发现玻璃泛起裂纹时,要及时采取临时加固措施,并应立刻铺排更换,以免发生重大伤人事故。
8、当遇台风、地震、火灾等天然劫难时,灾后对玻璃幕墙进行全面检查。
9、玻璃幕墙在正常使用情况下,每5年要进行一次全面检查。
悬挂式全玻幕墙因为系无框架幕墙,而且单块玻璃面积较大,因此,施工时应特别留意以下几点:
1、玻璃磨边
玻璃的加工一定要将上下端和两侧修磨平整,前提答应的话建议采用精磨边工艺(类似于汽车车窗玻璃),不要因上下端不过露,而忽视了质量要求。由于玻璃在出产和加工过程中,存在有内应力。玻璃在吊装中下部要临时落地受力,在玻璃上端有吊夹铜片,局部应力很大。假如边沿不平整,玻璃在使用中因为复杂的外力和内应力共同作用下轻易产生裂纹 。
2、玻璃的包装
因为玻璃尺寸较大,木包装箱一定要牢固,设计好吊装点。玻璃在包装箱内除周围要用聚苯乙烯泡沫板塞紧外,玻璃和玻璃之间不能简朴用纸张分隔,一定要用双面巾聚苯乙烯泡沫板塞紧。玻璃包装箱在运输、吊装过程中,里面的玻璃不能有移动。
3、内外夹扣设计
在设计玻璃内外夹扣和边框时,要与其它专业施工紧密亲密配合,要防止在安装好玻璃幕墙后,其它专业施工又在上方焊接或在夹扣上钻孔,由于其它专业施工步队不了解玻璃幕墙的特殊构造,只考虑自己专业施工的利便,而焊接火花焊渣飞溅到玻璃幕墙上回造成玻璃不可恢复的损害。其它专业施工职员更应留意防止工具物件坠落,以免造成玻璃破裂。
目前,全玻璃幕墙的保养和维修尚未得到业主的足够正视。现在全玻璃幕墙使用的材料都有一定的有效期,在正常使用中还应按期观察和维护,所以在验收交工后,使用单位.好能制定幕墙的保养和维修计划,并与有关公司签订合同。
2、幕墙的积灰涂污程度,确定清洗幕墙的次数和周期,每年至少清洗一次。
3、不得在4级以优势力和大雨天进行维护保养工作。
4、如发现密封胶脱落或破损,应及时修补或更换。
5、要按期到吊顶内检查承重钢结构,如有锈蚀应除锈补漆。
6、当发现玻璃有松动时,要及时查找原因和修复或更换。
7、发现玻璃泛起裂纹时,要及时采取临时加固措施,并应立刻铺排更换,以免发生重大伤人事故。
8、当遇台风、地震、火灾等天然劫难时,灾后对玻璃幕墙进行全面检查。
