浅析成都空调外机吊装方案分享

所属分类:公司新闻    发布时间: 2021-03-24    作者:admin
  分享到:
二维码分享

某项目商住楼机电及空调分包工程项目-成都空调外机吊装

一、编制说明

1.1本方案适用于广州某项目发电机组、空调机组的卸车、吊装与拖运。为确保本次吊装任务的顺利、成功,达到用户满意,特编制此方案。

1.2因本次吊装共8台机组,设备规格不相同,故本方案仅以.重设备为基准进行吊装设计计算。

二、工程概况

2.1项目名称:广州某项目发电机组,空调机组设备吊装项目工程

2.2项目地点:广州白云区

2.3本项目主机吊装任务:将2台发电机组,6台空调机组从吊装口分别吊装至负一、负二后平移至基础就位;吊装高度15米。设备的吊装参数如下表所示:

成都空调外机吊装

三、编制依据

3.1机组的相关图纸资料;

3.2《工程建设安装工程起重施工验收规范》(HG20201-2000);

3.3《材料力学》高等教育出版社;

3.4《吊装施工技术方案编制标准》(公司内部标准);

3.5《起重机械安全规程》GB6067.1-2010;

3.6《建筑施工高处作业安全技术规范》JGJ80-2016、GB50870-2013等。

四、施工准备

4.1施工技术准备

4.1.1施工前要有经过审批的吊装方案,吊装前施工方案要下发到相关技术人员和施工人员手中,认真熟悉此方案,并进行现场技术交底。

4.1.2现场仔细勘查设备的情况,确定楼顶设备进入的行车路线以及设备起吊位置。

4.2施工现场准备

4.2.1合理选择施工机具,除准备运输用的一般工具外,还应根据设备的特点,选择安全可靠的吊装、运输机具和符合精度等级的量具,并计算出吊机、机组力的关系,以及配套使用的其它机具。

4.2.2提早清理出吊车行车路线和吊装区域外,划出专门用于吊装作业的场地,吊装区域并进行围,与吊车司机共同勘察现场,确认卸车施工现场场地平整并压实。

4.2.3作业前已对参加该项作业的相关人员经过施工技术、质量、安全交底,交底与被交底人员进行了双签字。

4.2.4安全围栏、警示牌齐全。安全防护设施布置完毕。

4.2.5本次吊装葫芦进行吊装作业,需要在一层吊装口楼板位置挂设4台10吨电动葫芦,其配套车辆有30吨起重机1台(用于卸车),7吨机动叉车1台(用于设备牵引),因此在沿途需要足够的位置供车辆行驶施工。我司已到施工现场勘察、测量,作业现场的环境条件符合要求,作业场地杂物需清理干净,阻碍物拆除等,现场吊装口应满足设备吊装要求,应达到5100*4100,如下说明:

成都空调外机吊装

五.主要施工方法及受力计算:

5.1机组吊装布置

1200KVA发电机组是本项目.重,.大的设备,因此,吊装以发电机组为例。设备经货车由工地进入,运至吊装区域附近。发电机组.大净重13.5T。采用起重机型号30吨,进行设备吊运确保吊车垂直吊运工作过程的安全有序,有效。设备运输卡车停在吊车的有效起重回转半径内。

成都空调外机吊装

上图示:运输卡车停放位置到吊车中心的回转半径为5M,此时吊车的吊运重量为19.2T,吊运机组安全可靠,我司选用的起重机符合吊装卸车要求。

6.1.4工具、起吊设备的准备

根据现场环境的实际情况配备合适的起重设备及安装所需的各种工具。各工种施工人员必须带齐全相应的作业工具,并要求各自集中在工具包中存放。

卸车机组到达现场后,本公司负责卸车。卸车作业前,对运输车停放位置、设备存放位置以及随车吊位置做好规划。如现场地面硬度、平整度不够,还要进行处理。机组不要直接放于地面,可在地面上铺设几根枕木,机组放于枕木上。

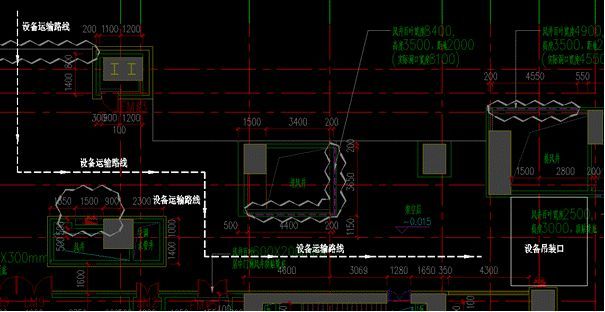

卸车后,利用叉车将设备牵引至吊装口附近。裙楼首层设备运输路线如下图所示:

空调设备吊装方案分享

群楼首层设备运输路线

同时裙楼首层L-M/10轴位置要求不能搭外架,待设备运输完后方可进行外架施工,详见下图:

空调设备吊装方案分享

群楼首层图示位置外架不能施工

6.1.5施工工艺流程

空调设备吊装方案分享

六、起吊施工步骤:

(步骤一)起重葫芦安装方法与楼板加固

成都空调外机吊装

空调设备吊装方案分享

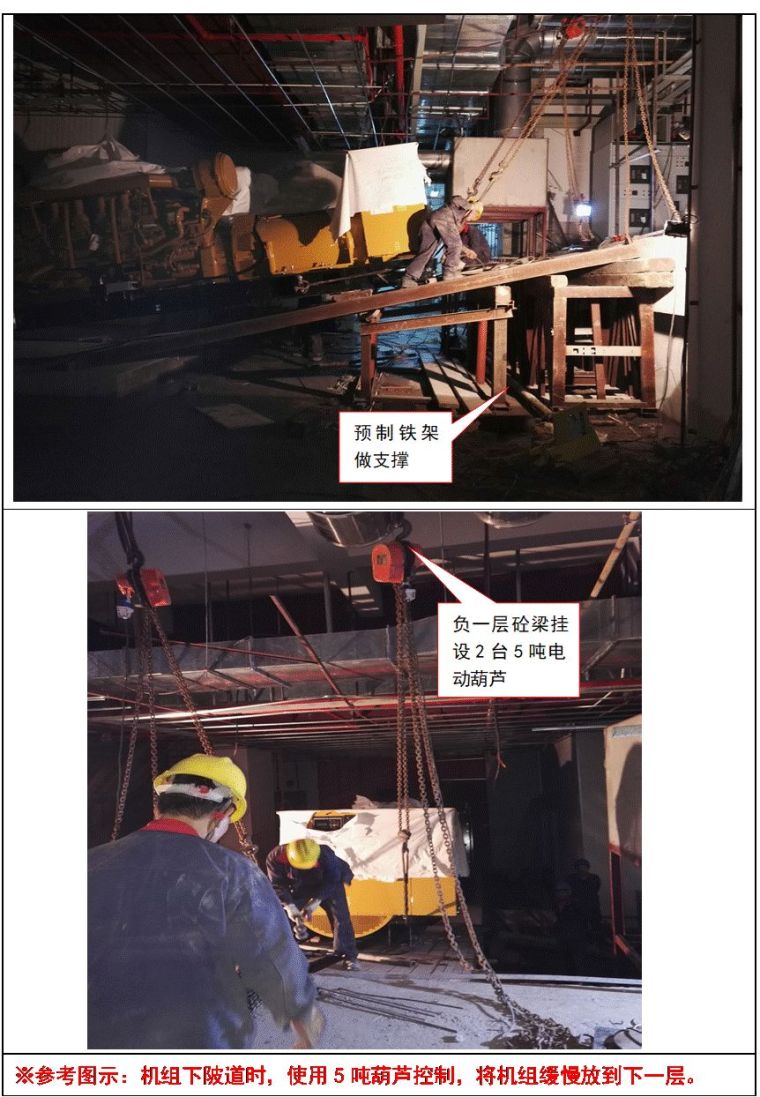

(步骤二)吊装工艺/案例参考

空调设备吊装方案分享

(步骤三)机房高差位置就位图

成都空调外机吊装

空调设备吊装方案分享

七、施工工期安排与“HSE”技术措施

1.1 施工工期安排

空调设备吊装方案分享


附:风冷热泵主机1吊装点示意图:

空调设备吊装方案分享

机组2吊装点示意图:

空调设备吊装方案分享

机组3吊装点示意图:

成都空调外机吊装


我们的吊装团队拥专业的吊装设备,作业中做好防护,配有毛毯、打包带、气泡膜、绳索、钢丝绳、卷扬机、钢吊臂、强光手电、各类小工具等等。起吊前勘察吊装位置,观察周边环境,提前做好预测,摆好提醒标识,确定能够成都空调外机吊装安全的情况下再进行吊装。专业的技术、用心的服务,才能*每一个大小吊装项目的进行,才能使每次吊装的产品完好无损、顺利到位。施工中注意施工卫生,保护您的装修和结构不会受到破坏。
